Dessiner en ligne directement sur le Grill des salles

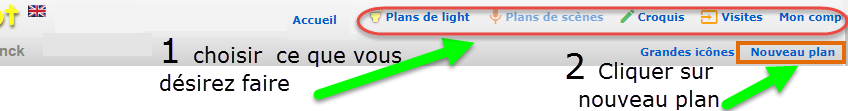

Une fois connecté vous pouvez changer de langue en cliquant sur le petit drapeaux puis “Plan de Light” et “Nouveau Plan”

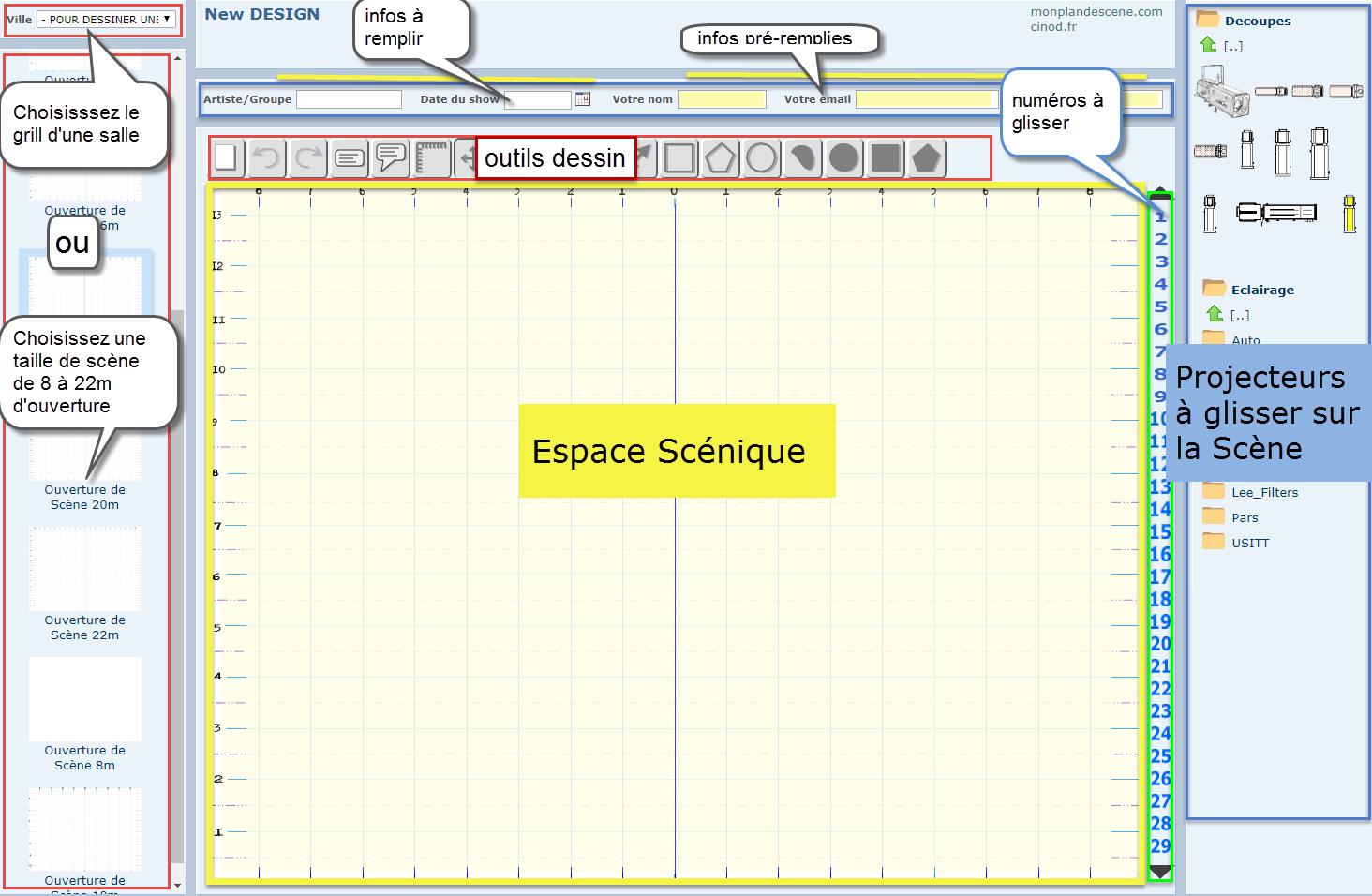

Choisissez de dessiner votre implantation à partir d’une “page vierge” de 8 à 28m d’ouverture ou directement sur le grill d’une salle. Dans cas enregistrez votre travail puis cliquer sur le lien pour partager votre “implantation” avec les DT et un Technicien light du lieu

Vous pouvez  copier/coller votre implantation sur le grill d’une autre salle. La taille des projecteurs se conformeront à la nouvelle échelle

Tous les plans de grill sont fait à l’échelle  même si ils sont importés car une échelle sera définie lors de l’importation par le responsable technique du lieu. La précision est au pixel près.



Si vous êtes responsable technique d’une salle envoyez nous votre dossier technique pour mettre en ligne votre plan de Scène

Sinon si vous êtes technicien et aimeriez travailler avec notre outil sur une salle absente de notre base de donnée envoyer nous le dossier technique

En jaune la barre “contact” automatiquement remplies d’après  les informations fournies lors de l’inscription.

 page blanche

 undo redo

 formes

trait

 contour

bulles à glisser

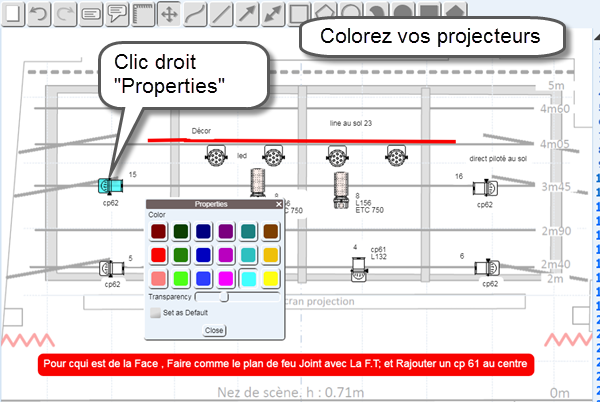

Glisser les instruments :

 pour éventuellement redimensionner les instruments qui seront ensuite glissé sur la scène

Pour pivoter un instrument : “ctrl + souris” ou clic droit pour retourner tout objet : “Horizontal flip”

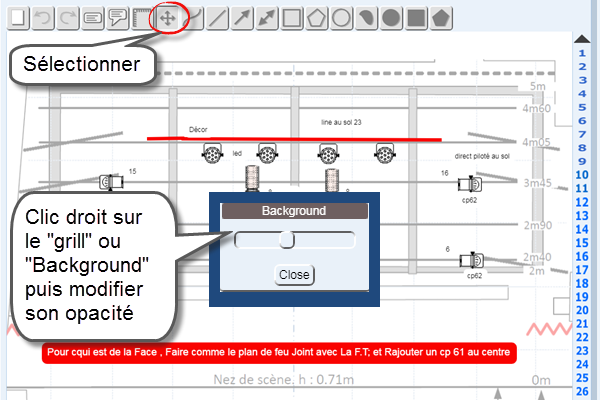

dr Cet outil essentiel, permet de sélectionner des traits ou des objets pour les déplacer ou les copier coller (en clic droit ou ctrlC/ ctrlVpermet aussi pour redimensionner des objets dessinés

 afficher ou pas la règle qui peut ête déplacé sur la scène.

  permet d’indiquer une mesure  entre 2 points le chiffre peut être supprimé  clic droit/size

Bring to the front: passer le calque au premier plan

Move to the back : passer le calque en fond

Clic droit  sur un élément créé avec l’outil “contour” et “trait”



Fenêtre de propriétés ‘contour’ et “trait” ==>



Clic droit  sur un élément créé avec l’outil “forme”



Fenêtre de propriétés ‘forme’ ==>

Pour dessiner votre implantation Light sur un plan de Grill en votre possession si vous n’avez pas le dossier technique à nous envoyer, utiliser l’outil “Croquis” pour télécharger votre plan en jpg, gif ou png
